| BOX 13: CATT
Acoustics, simulación BI-AURAL de espacios
arquitectónicos
 CATT
es un software de análisis acústico de salas de una
enorme versatilidad y potencia. Entre sus muchas
ventajas estaría el reproducir virtualmente un sonido o
un discurso en una sala, permitiendo apreciar
diferencias en el tratamiento acústico y tomar
decisiones antes de comenzar una obra.
CATT es una herramienta esencial en el diseño de
espacios como auditorios, halls de estaciones y
aeropuertos, pabellones multiuso, salas de reuniones,
restaurantes y todos aquellos espacios en los que se
desee mejorar la acústica. en el workshop se mostrará la
potencia de análisis y resultados de la auralización con
modelos concretos de auditorios.
Fabricante: CATT
- Producto: CATT Acoustics - demo:
Auralización de un espacio (auditorio)
|
| BOX 12:
Conexión BIM de Autodesk con LIDER (CTE)
 La
definición de los materiales certificados de LIDER como
parte de los materiales en Autodesk REVIT, junto con la
capacidad de exportación de toda la geometría al
programa LIDER para el cumplimiento de la norma DB-HE1
es una de las características desarrolladas por ApliCAD
dentro del módulo de Exportación creado para Autodesk
REVIT. ApliCAD está inmerso en un programa de desarrollo
que incluirá otras características del CTE para su
integración desde la plataforma BIM de Autodesk, como
son el cumplimiento del DB-HE2 y DB-HR
Fabricante: ApliCAD - Producto: Exportador de
REVIT a LIDER - demo: Ejemplo Práctico de Enlace
REVIT – LIDER (CTE)
|
| BOX 11:
Autodesk Algor Simulation Professional, análisis
mecánica de fluidos para edificios
 Mediante
programas CFD como el Autodesk Algor Simulation
Professional podemos estimar las presiones y cargas de
viento de una forma muy rigurosa, rápida y completa. El
análisis puede ser dinámico (transitorio de viento) y
podemos estimar no sólo las presiones o succiones en
paramentos sino además el efecto alternativo de vórtices
y por tanto cargas dinámicas en la estructura.
Cómo plantear el cálculo a partir de sólidos es
realmente sencillo y los resultados los obtenemos en
cuestión de horas.
Fabricante: Autodesk
- Producto: Algor Simulation Professional - demo:
Análisis de entorno de edificio de geometría singular
|
| BOX 10:
Soluciones BIM de Autodesk para edificación y
construcción
 Con
tecnologías BIM de Autodesk no sólo podemos modelar y
diseñar un edificio, sino todo el proceso constructivo
de principio a fin.
Por tanto si gestionamos un proyecto o realizamos
físicamente la puesta en obra de una estructura, podemos
analizar cómo es de "construible" dicho proyecto,
coordinar la obra, detectar interferencias de forma
precoz, y programar cada paso antes de que comience la
construcción.
Es un método probado y que nos ayuda a ganar nuevos
proyectos.
Fabricante: Autodesk
- Producto: Entorno BIM (varios productos) -
demo: Entorno de
aplicaciones BIM de Autodesk
|
| BOX 9:
Nemetschek Scia, BIM-coordinación multidisciplinar
 Scia
Engineer es una solución BIM compacta que hace posible
manejar datos de análisis y detailing. El modelo
estructural almacena los datos del modelo arquitectónico
(compartidos con otras aplicaciones) necesarios para la
generación de dibujos. Los modelos analíticos contienen
la información necesaria para cálculo.
Scia posee una capacidad única de incorporar en un mismo
modelo analítico los modelos de dos proyectos por
separado, o combinar el modelo analítico procesado por
Scia Engineer con un modelo estructural modificado por
una aplicación externa.
Fabricante:
Nemetschek Scia - Producto: Scia Engineer -
demo: Coordinación multidisciplinar
|
| BOX 8:
Nemetschek Allplan, procesos BIM de mediciones,
presupuestos y certificaciones, compatibles IFC
 Allplan
es un programa CAD/BIM para ingenieros y arquitectos que
cubre todo el proceso de proyecto, desde los croquis
iniciales hasta el proyecto de ejecución completo,
incluyendo análisis energético, instalaciones,
mediciones... y con herramientas especializadas en
diseño y detalle de estructuras de hormigón armado. Una
plataforma CAD/CAE que facilita la colaboración entre
los distintos participantes en el proyecto y la
conectividad entre más de 50 diferentes sistemas y
formatos.
En el taller nos mostrarán cómo enlazar bases de datos
de precios y programas de presupuestos como Presto, con
modelos de ingeniería y arquitectura, obteniendo costes
de construcción en tiempo real, y realizando ofertas,
certificaciones y control de ejecución, dentro de un
proceso BIM totalmente gráfico.
Fabricante:
Nemetschek - Producto: Allplan - demo:
Estimación de costes
|
| BOX 7:
Autodesk robot, análisis estructural
Robot es un programa de
análisis estructural con posibilidades de intercambio
bdireccional con Revit Structure. Es capaz de un
análisis completo de grandes estructuras y tipos de
análisis dinámicos sofisticados, lineales y no lineales.
La interoperabilidad con Revit Structure permite
intercambiar modelos de forma rápida entre el ingeniero
y el arquitecto guardando la consistencia de la
información entre los programas de diseño y análisis.
En el taller podremos ver este intercambio entre Robot y
Revit con geometrías más o menos complejas, y la
velocidad con que se actualizan los cambios.
Fabricante:
Autodesk - Producto: Robot - demo:
Interoperabilidad con Revit
|
| BOX 6:
Autodesk ECOTECT, análisis de diseño sostenible
 Autodesk
Ecotect es una herramienta de análisis de diseño
sostenible desde la fase de conceptual a la
fase de construcción. Con esta herramienta se
consigue un amplio rango de simulaciones y análisis de
funcionalidad del edificio para mejorar el rendimiento
tanto del edificio construido así como de diseños nuevos.
Dentro de los análisis que se pueden realizar en un
edificio se puede realizar el análisis de energía
consumida por el edificio según escenarios, cálculo
del rendimiento térmico a partir de su ocupación,
filtraciones, material y equipamiento, el empleo del
agua, el análisis de la incidencia de la
radiación solar tanto en ventanas como en
superficies en cualquier momento del año,
aprovechamiento de la luz diurna y niveles de
iluminancia en cualquier punto del modelo, incidencia
del sol en todo el modelo y el análisis de sombras
proyectadas por el mismo, generador de parasoles con
requisitos avanzados así como el cálculo acústico
en un edificio. Esta aplicación es una herramienta
complementaria del proceso BIM y compatible con el
formato IFC
Fabricante: Autodesk
- Producto: Ecotect - demo: Análisis de diseño
sostenible
|
| BOX 5:
Comunicar su diseño de forma eficaz con soporte IFC
 El
Modelo Virtual ™ del Edificio y el Entorno Virtual ™ del
Edifico (BIM) facilitan la comunicación abierta así como
las modificaciones y mejoras en el diseño,
independientemente de las distancias físicas. Las
grandes empresas, con necesidad de apoyarse fuertemente
en el equipo de trabajo, y pequeñas o medias empresas
que trabajan en equipo o con consultores externos y
profesionales independientes, encontrarán en ArchiCAD
todas las herramientas necesarias para alcanzar una
colaboración y una gestión fluida de la documentación.
Soporte IFC Graphisoft
participa en la Alianza Internacional para la
Interoperabilidad (IAI) desde 1996. ArchiCAD soporta
los formatos IFC 1.5.1, 2.0, 2x2 y 2x3. El principal
beneficio de IFC es la descripción del objeto – el
protocolo IFC no sólo conserva la descripción geométrica
completa en 3D, sino que también sabe su ubicación y
relaciones, así como todas las propiedades (o parámetros)
de cada objeto. A través de la entrada/salida de
archivos IFC, ArchiCAD puede comunicarse con una amplia
gama de aplicaciones de análisis de estructuras y de
energía.

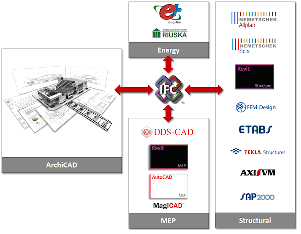

Durante esta sesión GRAPHISOFT mostrará cómo se puede
incorporar información de distintas disciplinas y
distintas plataformas de software.
Fabricante:
Graphisoft - Producto: Archicad - demo:
Integración IFC con terceros
|
| BOX 4:
Publicando Modelos BIM interactivos en internet con
Autodesk Navisworks
Mostrará cómo publicar
un gran modelo 3D en internet, de modo que se tenga
acceso y navegación en tiempo real al modelo.
 Veréis
un proyecto de Hospital replanteado en 3D, con todo
detalle de la estructura metálica, con posibilidad
de navegar a través de él. En este hospital se está
planteando en este momento las instalaciones con
metodología integrada IFC.
Autodesk Navisworks es un software de un rendimiento
gráfico excepcional orientado a revisión de
proyectos 3D. Permite cargar modelos IFC y revisar de
forma conjunta toda la geometría (los visualizadores IFC
no son de un gran rendimiento).
Fabricante: Autodesk
- Producto: Navisworks - demo: Publicación de
modelos en web
|
BOX 3: Nuevo
visualizador IFC de DDS en español
El mundialmente
conocido visualizador IFC de DDS ahora en español. Os
podremos facilitar el programa de forma gratuita
así como enseñaros cómo funciona.
El programa ha sido traducido en España.
DDS es una empresa de origen noruego y gran implantación
en Alemania, con una gran tradición en IFC. Está
centrada en instalaciones de edificación y su software
es increíblemente potente, pues va calculando las
instalaciones al mismo tiempo que diseña en 3D (lo que
exige una consistencia total entre los modelos de
cálculo y el detalle de listas de materiales y
posiciones en 3D).
Fabricante: DDS
- Producto: DDS-CAD - demo:
Visualización gratuita de
modelos IFC
|
| BOX 2:
Arrancando instalaciones desde modelos estructurales
 A
partir de un modelo estructural generado con AxisVM
(y exportado a IFC) podemos fácilmente replantear las
instalaciones dentro de DDS. Queremos mostraros de qué
forma en DDS se reconocen las plantas, y cómo se pueden
construir las instalaciones heredando la inteligencia
del modelo estructural.
Este proceso puede ser muy interesante si tenemos en
cuenta que los modelos 3D arquitectónicos muchas
veces no existen, no se dispone de ellos o no son
fiables en cuanto a detalle de dimensiones. A partir de
modelos 2D de plantas es también posible replantear
rápidamente las instalaciones una vez que insertamos el
dwg o bitmap de un planteamiento 2D aproximado.
Fabricante: Intercad-DDS
- Producto: AxisVM-DDS-CAD - demo: Paso de un
modelo estructural a un programa de instalaciones
utilizando IFC
|
| BOX 1:
Detailing a partir de modelos estructurales de
estructuras mixtas
 Una
vez que tenemos la geometría básica (sin detalle)
podemos cargar los modelos en un programa de cálculo 3D
(Advance Design) y analizar la estructura (este proceso
lo vemos muy interesante sobre todo en instalaciones
industriales, partiendo de programas como Autocad
Plant3D).
El programa de análisis nos dimensionará miembros, nos
calculará las cuantías de armado o nos dará como
resultado los momentos y cortantes en uniones.
Con estos resultados podemos ir a programas de
detailing (os mostraremos Advance Steel, de Graitec)
para completar el dibujo en 3D y generar los planos
de forma automática, así como las instrucciones para
máquina de corte y taladrado (CNC) en el caso de vigas,
o planos de ferralla en el caso de hormigón armado.
El detailing es un proceso fundamental en los modelos 3D
pues aceleran enormemente la rapidez de respuesta ante
cambios, así como la consistencia de la información.
Fabricante: Graitek
- Producto: Advance Suite - demo: Detailing de
una estructura partiendo de modelos simples de
estructuras preliminares
|
| |
|
|
|
